概述

     CS6124是一款電容感應式觸摸檢測芯片，提供4 個觸摸輸入端口及4 個直接輸出端口，并支持多點同時觸摸同時輸出，感應效果穩定，取代傳統的機械開(kāΩi)關和普通按鍵，廣泛應用在電子産品中。

特點

   ◆  工作電壓2.5V-5.5V

◆  低待機電流@電池電壓=4.0V I=15uA（典型值）

◆  各鍵觸摸靈敏度統一由一個外部電容設置調節

   ◆  無觸摸按鍵持續超過 4秒，進入待機模式

◆  可靠的上電複位(POR)及低電壓複位功能(LVR)

◆  通過引腳設置OD輸出或CMOS輸出、設置直接輸出模式或鎖存輸出、以及設置高電平或低電平有效

◆  可在有介質隔離保護的情況下（如玻璃，亞克力等材質）實現觸摸功能，安全性高←(gāo)◆  SOP-14封裝

應用範圍
      ◆  各種消費性産品

      ◆  取代傳統機械開關和按鈕按鍵

管腳分布與定義

功能選擇引腳配置

OD\TOG\AHL內有上拉電阻，懸空時為 1，如需選擇0 将其連接到GND

極限參數

備注：超過上面極限參數可能引起器件永久性損壞。這些(xiē€)僅僅是應力極限值，器件不建議在這些極限值或者其他任何超過下面“¥推薦工作條件”的條件下工作。長時(sh&í)間暴露在上面極限參數條件下工作可能影‌響器件可靠性。

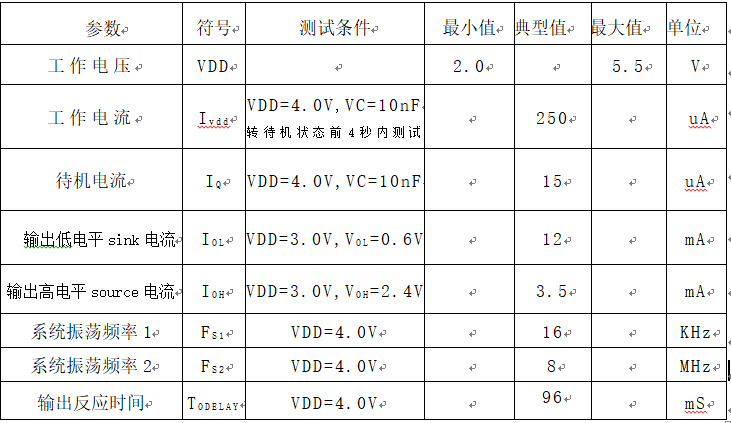

電氣參數

典型應用電路

注意事項:

1、PCB 走線時，從觸摸點到芯片引腳線越短越好，且此引線與♣其它觸摸點的走線不要平行或交叉。

2、電源供應必須穩定，若供給電源之電壓紋波比較大，會造成靈敏度異常或誤偵測。

3、當介質材料及厚度等差異較大時，可通過調整 VC 與 GND 之間的 Cvc 電容來調節觸摸靈敏度。建議的取值範圍在1nF~47nF之間，典型值為10nF，在範圍內電容值越大，靈敏度越高，電容值越小則靈敏度越低。←必須選用較小的溫度系數及較穩定的電容器；如X7R、NPO，建議選擇NPO 電(dià£n)容器，以降低因溫度變化而影響靈敏度。

封裝信息

SOP-14
